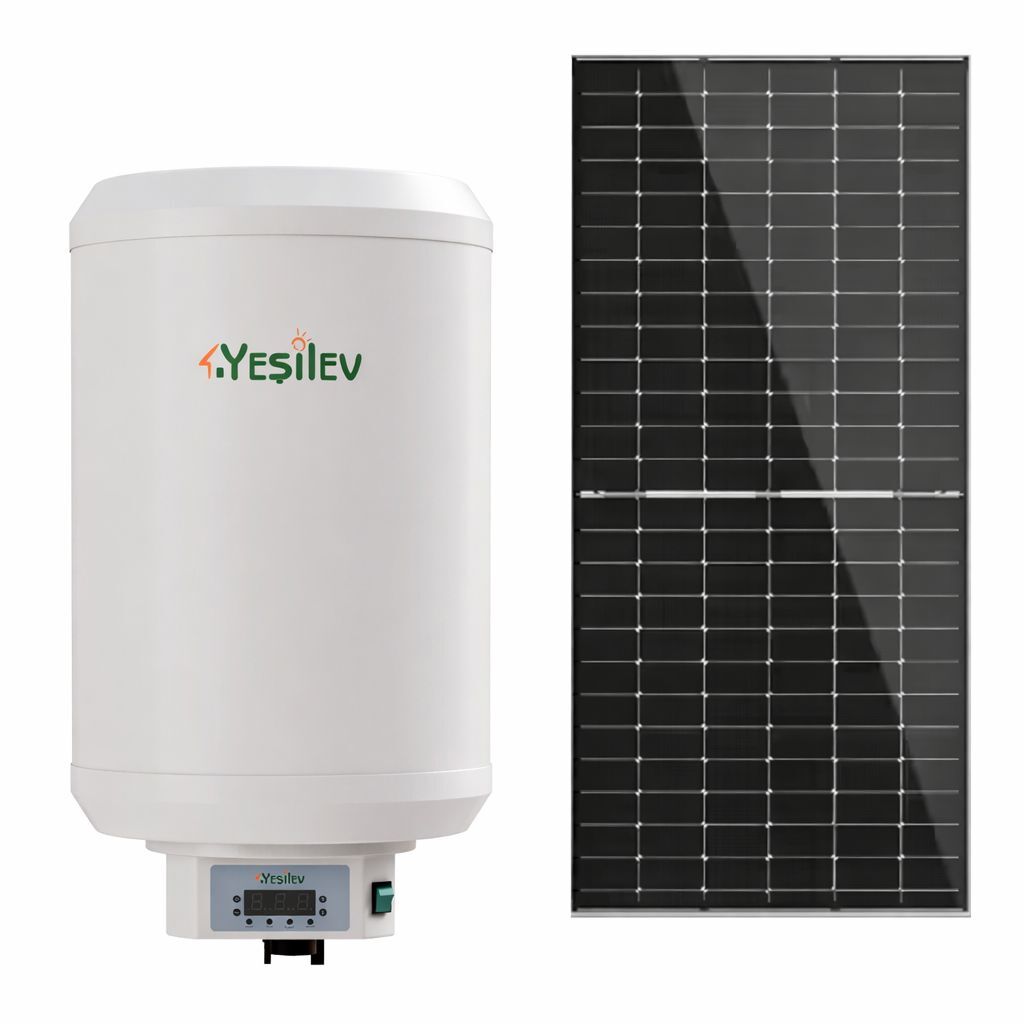

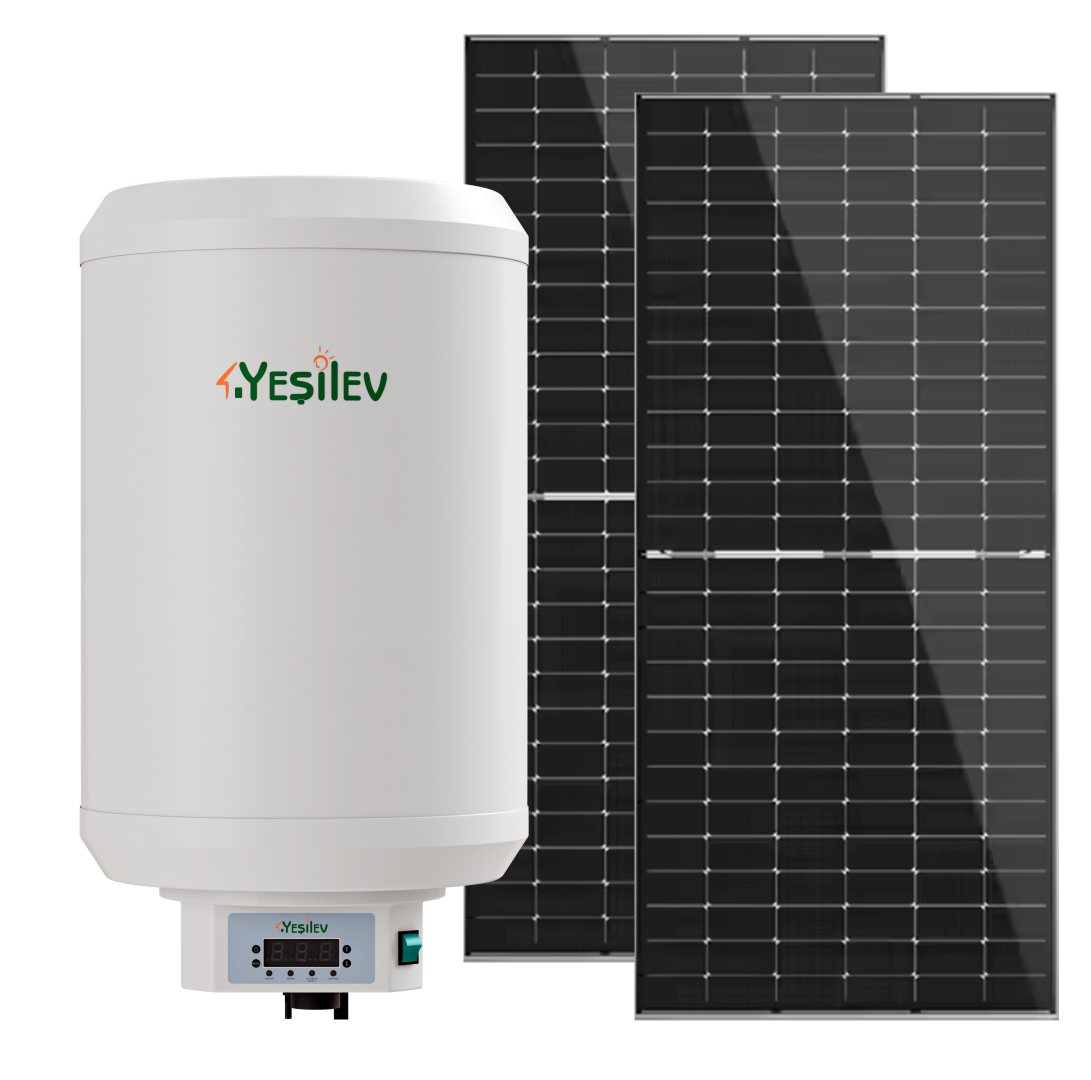

Yeşil Ev SOLAR SU ISITICI 80 Litre
Sunsyphon, profesyonel ekipler tarafından hızlı ve güvenli bir şekilde kurulur. İşte kurulumun adım adım detaylı açıklaması:
• Güneş Panellerinin Montajı: Güneş panelleri, çatıya veya güneş ışığını en iyi alacak bir alana monte edilir. Paneller, dayanıklı braketlerle sabitlenir.
• Kablolama ve MC4 Bağlantısı:
- Güneş panellerinden çıkan kablolar, MC4 konnektörlere dikkatlice bağlanır.
- Bu konnektörler, güvenli ve su geçirmez bir bağlantı sağlar.
- Kablolar, MPPT kartına ulaşacak şekilde yönlendirilir.
• MPPT Kartının Bağlantısı:
- MC4 konnektörlerden gelen enerji, MPPT kartına giriş yapar.
Kart, bu enerjiyi düzenler ve toplam 600 Watt su ısıtıcı rezistansa iletir.
• Güvenlik Kontrolleri: o Emniyet termostatı, suyun 90°C’ye ulaşmasını engellemek için tanka yerleştirilir. o NTC sensörü, su sıcaklığını sürekli izler ve sistemin 65°C’de durmasını sağlar.
Sunsyphon Su Bağlantısı
Sunsyphon(80LT) ürünün su bağlantı yerleri ve şeması aşağıdaki gibidir.
• Cihazı su borusuna bağlarken, lütfen soğuk ve sıcak su boruları (giriş ve dönüş boruları) etrafındaki okları ve bilgi halkalarına dikkat edin.
• Soğuk su borusunun mavi bir halkası vardır.
• Sıcak su borusu, kırmızı bir halka ile işaretlenmiştir.
Sunsyphon AC Bağlantısı
*Eğer harici şebeke gücü bağlanmışsa, kazanın (AC sonradan ısıtma) koruyacağı bir sıcaklık ayarlanabilir. Bu sıcaklık, ayarlı termostat ile ayarlanır.
Cihazın ön panelinde bulunan Aç/Kapat Anahtarı ile kontrol edilir.
AC Isıtıcı devreye girdiğinde anahtar üzerindeki ışık yanar.
Eğer güneş, suyu uzun süre boyunca ısıtmak için yeterli enerjiyi sağlayamazsa, Sunsyphon 230 V AC yeniden ısıtma sistemi ile otomatik olarak yeniden ısıtılabilir. Yeniden ısıtma sistemini etkinleştirmek için, termosifonun termostatı bir asgari sıcaklık değerine ayarlanır. Örneğin 35°C. Su sıcaklığı bu ayarlanan minimum değerin altına düştüğünde, su şebekeden alınan 1.500 Watt AC elektrik ile yeniden ısıtılır. Su, belirlenen minimum sıcaklığa tekrar ulaştığında ısıtma işlemi otomatik olarak sona erer.
Not :Yaz aylarında, güneş ışınlarının en güçlü olduğu ve ısıtmanın PV enerjisiyle sağlandığı dönemlerde, ayarlanabilir termostat değerini en düşük sıcaklığa ayarlamanız önerilir.
Güneş ışığı yeterli olmadığında, ayarlanabilir termostat değeri istenen sıcaklığa ayarlanabilir (önerilen sıcaklık 35°C - 45°C aralığındadır). Fabrika ayarı 40°C’dir.
Sunsyphon Nasıl Çalışır?
Sunsyphon , güneş enerjisini kullanarak suyu ısıtır. İşte sistemin basit ve etkili çalışma süreci:
1. Güneş Paneli: Bir adet güneş paneli, güneş ışığını elektriğe çevirir.
2. MC4 Konnektörler: Güneş panellerinden gelen kablolar, MC4 konnektörlerle MPPT kartına bağlanır.
3. MPPT Kartı: Bu kart, güneş panellerinden gelen enerjiyi yönetir ve suyu ısıtmak 600 Watt gücündeki su ısıtıcı rezistansa aktarır.
4. Isıtma: Su, bakırdan yapılan özel üretilmiş rezistanslar aracılığıyla ısıtılır.
5. Otomatik Kontrol: Su 65°C’ye ulaştığında sistem otomatik olarak durur. Eğer su sıcaklığı 65°C’nin altına düşerse, güneş ışığı varsa sistem tekrar devreye girer.
6. Ekstra Güvenlik: Su sıcaklığı 90°C’ye ulaşırsa, emniyet termostatı devreye girer ve tüm sistemi kapatır. Bu kısma hazırlanan videodaki yeri ekleyelim youtube ekranı olarak.
Neden MPPT Kartı Kullanıyoruz?
Sunsyphon sistemimizde güneş panellerini direkt olarak rezistanslara bağlamak yerine neden MPPT (Maksimum Güç Noktası Takibi) kartını kullanıyoruz? İşte kısa ve net cevaplar:
• Daha Fazla Verim: MPPT kartı, güneşten gelen enerjiyi en yüksek verimle kullanır. Bulutlu havalarda bile suyu hızlıca ısıtır.
• Güvenlik: Enerjiyi kontrol ederek aşırı ısınma veya arıza riskini önler.
• Enerji Tasarrufu: Su 65°C’ye ulaştığında ısıtmayı durdurur, gereksiz enerji harcamaz.
• Uzun Ömür: Rezistansları ve panelleri korur, sisteminizin ömrünü uzatır.
Özetle: MPPT kartı, sistemimizin beynidir. Enerjiyi akıllıca yönetir, güvenli ve ekonomik bir şekilde suyu ısıtır. Direkt bağlantı ise enerji kaybına ve risklere yol açar.
Güvenlik Özellikleri
Sunsyphon , sizin ve ailenizin güvenliği için tasarlandı:
• Düşük Voltaj: Sistem, insan sağlığı için güvenli olan maksimum açık devre voltajı 50 volt DC ile çalışır.
• Aşırı Isınma Koruması: Emniyet termostatı, suyun 90°C’ye ulaşması durumunda sistemi otomatik olarak kapatır.
• Otomatik Kontrol: Su 65°C’ye ulaştığında MPPT elektronik kart sistemi durdurur, enerji tasarrufu sağlar ve aşırı ısınmayı önler.
Neden Sunsyphon?
• Ekonomik: Güneş enerjisi ücretsizdir, enerji faturalarınızı düşürür.
• Çevre Dostu: Fosil yakıt kullanmaz, karbon ayak izinizi azaltır.
• Güvenli: Düşük voltaj ve emniyet termostatı ile tam koruma sağlar.
• Kolay Kullanım: Basit Aç/Kapat kontrolü ile herkesin kullanabileceği bir sistem.
Sunsyphon ile Sıcak Su Artık Daha Kolay ve Akıllı! Hem ekonomik hem güvenli bu sistemi keşfetmek için bugün bizimle iletişime geçin!
